[DIY] 自家1:1 Jubeat控制器/手台製作

(Qubell圖: Jubeat官方Twitter)

試玩影片: https://youtu.be/kr0P7f1lLDA

--------------------------------------------------------------------------------------------------------------------------

這個Jubeat手台原先是早一年就製作好,但由於時間比較忙關係這時候才完成製作

結構上基本上和街機類似,都是用導電橡膠來通電,但這款omron推出的按鍵由於是一體底設計,所以手感會比較硬身(要經常一段時間遊玩就會變軟)

在信號板上用了朋友給我的HID鍵盤信號板,是ZhouSensor推出的,可以同時16個按鍵輸入,所以非常適合使用 (當然你亦可使用USB手掣, 但如果是HID鍵盤信號對應Jubeat模擬器就方便得多, 不用再使用Joy to Key, 能減少delay)

屏幕是26" 1080p的 (街機是25.5"/26" 1360*768) 不是太問題

透明格就是使用5.5mm + 3mm的亞克力板,用UV膠水貼合
整體結構是用3塊3mm亞克力板, 再用上M2.5螺絲固定
最後就是用魔術貼貼上屏幕的邊框固定

這次示範將會使用Jubeat Analyser

2015年的作品, 2016年才完成LOL

亞克力板是自己在遊戲機中心量度大小再製作,所以大小基本上沒有分別

橡膠按鍵是omron推出的

然後把所有腳壓平

之後用超能膠貼在每個方格的四角上

這像這樣

完成圖

貼好64粒後就要焊上電線了

為了看上去更加美觀, 所以每一條都要量度好再焊上

完成一半

所有都焊接完成

最後就是焊在電路板上

USB再連接去Mini USB插座

把所有電線集好再貼上膠紙固定

初版和新版對比, 整理很多

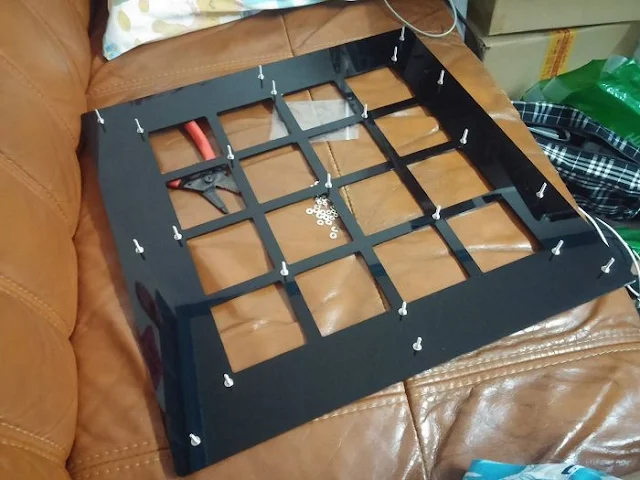

最面的膠板固定好幾粒螺絲

上齊後就可以合體

合體圖

這個是上框

就是這樣用

26" 顯示屏 1:1的

用魔術貼固定

--------------------------------------------街機對比---------------------------------------------

合體~~~~~

已經看不出分別,因為是原大小1:1的 XD
