[製作] KONAMI音樂遊戲pop'n music手台/控制器 for PS / PS2 / PC

由於香港生活太繁忙關係, 文章數量比以前少很多, 不過手台製作一直在進行的.
這次為大家帶來了pop'n music的控制器.
對比其他音樂遊戲, 這款已經是最容易自己DIY了





主要購買清單如下:

100mm圓形遊戲按鈕9粒 (紅*1, 藍*2, 綠*2, 黃*2, 白*2)
33mm方形遊戲按鈕2粒
遊戲按鈕用微動
遊戲按鈕用LED燈(5V) 9粒
遊戲輸入板 (IO)
60-100g彈簧 (之後會解釋)
不鏽鋼螺絲
膠腳4粒
木板/膠片畫圖訂製



位置 / 大小圖:

這是到遊戲機中心對框體進行過量度得出的


這是要訂製的木板, 但這次我沒有安裝到支撐兩塊, 厚度是15mm


這是底蓋, 箭咀的孔徑是根據你所買的膠腳而定



安裝過程:

訂製好的木板


利用白膠漿固定, 記得找重物壓實


等白膠漿固化後(半天左右) 就完成內框了


旁邊兩塊會釘上釘子固定, 防止爆開


然後安裝兩旁的膠片 (因為黃色是pop'n music的化表色, 如果自製可以選擇其他)


這塊面板是之前行過垃圾房找到的, 是未有內置數字鍵盤的pop'n music CRT框用


然後安裝兩粒方形按鈕 (在PS / PS2作SELECT和START用)


然後安裝好所有100mm按鈕和固定好IO板 (IO板是DJDAO推出, 朋友多了送出的)


改用了高光LED (1W) 和 OMRON的60g遊戲微動


安裝好後便是這樣

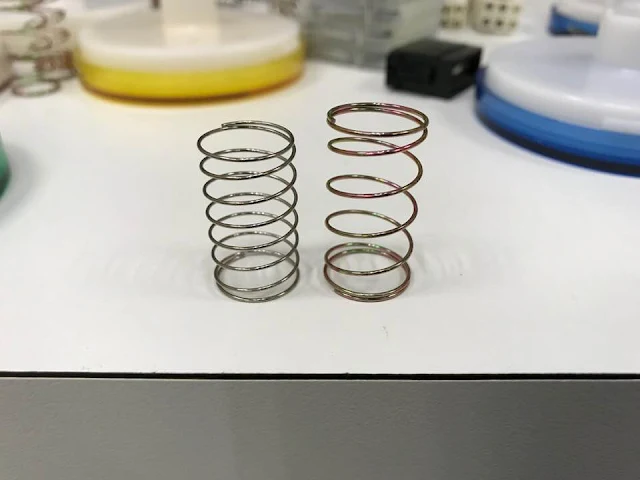

然後更換60g的彈簧 (為何最少要60g? 因為按鈕有一定重量, 太輕會導致彈不回來)


就安裝回去按鈕上


內部大致完成了


固定電線, 防止斷裂


使用仿金屬製防滑腳


再安裝手柄, 方便提取


連接USB, 所有LED正常


上好底蓋就完成了!!!


完成圖
