[Beri’s Project - K] HONDA BEAT 原裝Gathers高配版車機 加裝AUX IN, 藍牙聽歌, 收聽香港FM頻道 (ホンダ ビート 純正オーディオギャザズ スカイサウンドAUX / ブルートゥース追加)

雖然之前已經幫HONDA BEAT另配喇叭AMP同維修好全部喇叭聽歌, 但其實呢部車跟黎既時候本身就已經有部120W高配版原裝Gathers車機

高配版型號為GXC-8290SF, 可輸出4.1 Channel, 總輸出30W x4, 有Dolby音效

低配版型號為GXC-8200SF, 只有2 Channel, 總輸出只有20W x2, 沒有Dolby音效

左邊係自己既120W高配版車機, 右邊係其他BEAT車主只有2個喇叭輸出既低配版

現場幫緊佢試車機, 發現卡式帶位置壞了, 變左只可聽收音機

連散熱片都唔同

呢部車機最經典之處當然就係可以插卡式帶聽歌, 至於聽CD方面, 因為個6碟合一CD機係放係車尾箱位置, 令到車尾箱既位置變得更加少, 變左有keep住用CD機既人更無乜 (連買option裝都無乜)

網上圖片, 呢個就係車尾放埋CD機既空間, 而家有手機串流, 所以CD機更加無需要

大陸有呢款直接3.5mm in再轉比磁頭讀, 但就好影響磁頭壽命

雖然都有藍牙款, 但要自己另外充好電再放入機

唔知之前邊日心血來潮, 見到有人插卡式帶聽歌就想裝返呢部高配版車機玩下, 但由於裝拆比較麻煩咁就不如試下再加埋藍牙/3.5mm AUX in既功能上去, 順便改成可以收聽大部分香港FM頻道上去

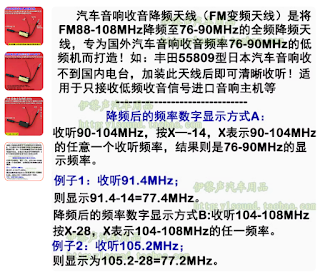

原本想買呢款可以將全頻率88-108MHz降到76-90MHz, 但問題係計算頻率非常複雜, Set台好煩

有d地區發射站仲會因為扣除MHz後會撞頻率, 所以無買到呢款

所以我就直接買左呢款直接-16.9MHz再改成-12MHz, 非常好計數

(例如想係荃灣聽香港電台第二台95.6MHz就直接-12 set成83.6MHz)

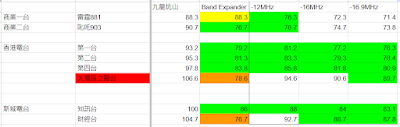

自製左個降頻List, 根據左自己想聽既電台同出現開既地區, 最後都係改成-12MHz係收得最多

原本買返黎係-16.9MHz, 而家直接改成-12MHz

改好-12MHz後就可以安裝

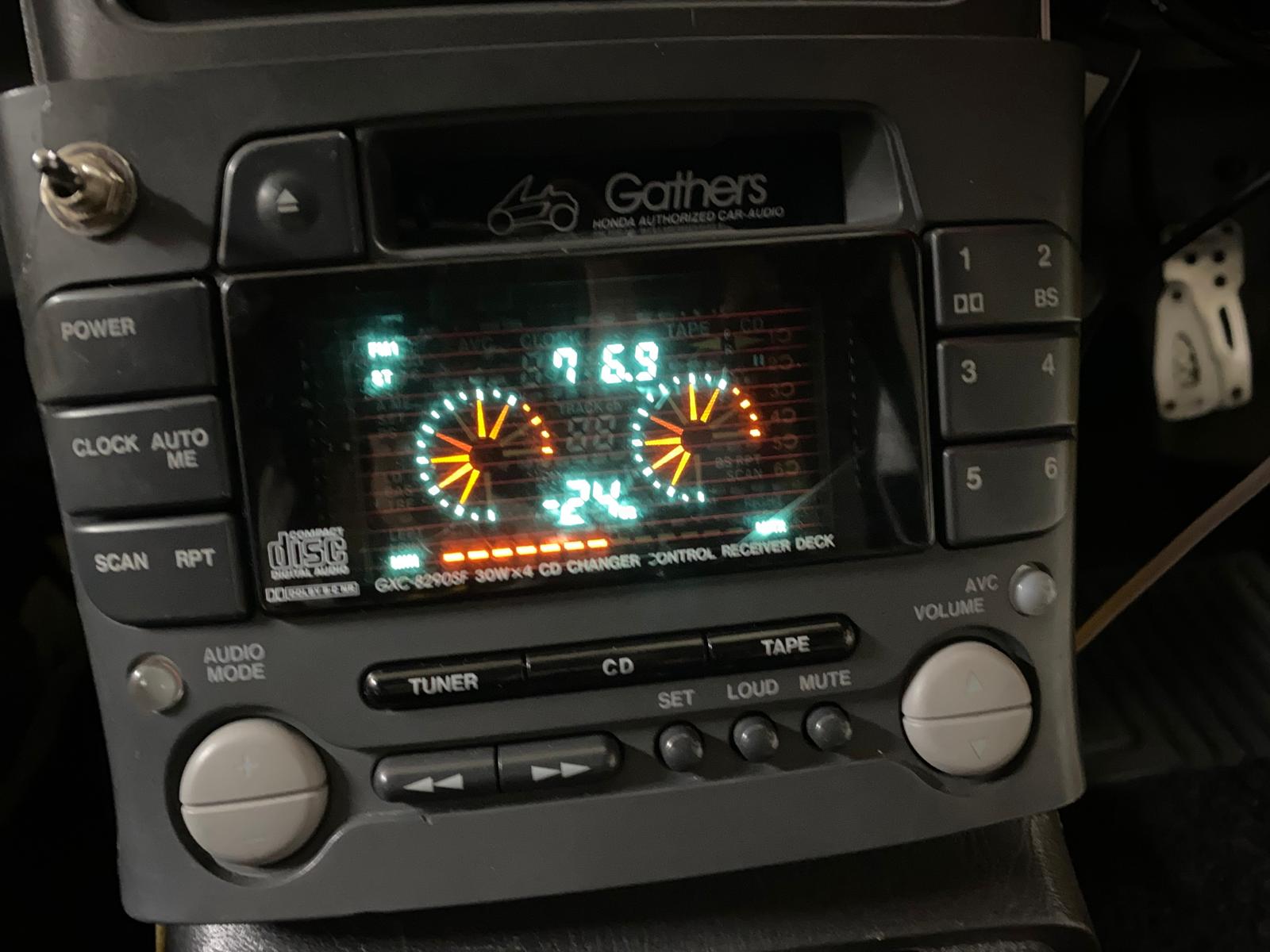

試機, 直接聽金山發射站雷霆881台, 88.9MHz -12MHz = 76.9MHz

效果非常好, 仲收到立體聲

日本改AUX IN做法通常就係放棄讀卡式帶, 直接長期比個有插卡式帶既信號再經3.5mm轉入音源

但我就用類似做法再比多個開關佢, 咁就唔影響原本既播卡式帶功能

至於點解唔用CD機功能做AUX IN, 咁係因為呢款車機係需要有CBUS信號先會啟動到聲音輸入, 比較煩複

然後改機尾3.5mm AUX IN

直接用3路switch做切換播卡式帶/3.5mm AUX IN

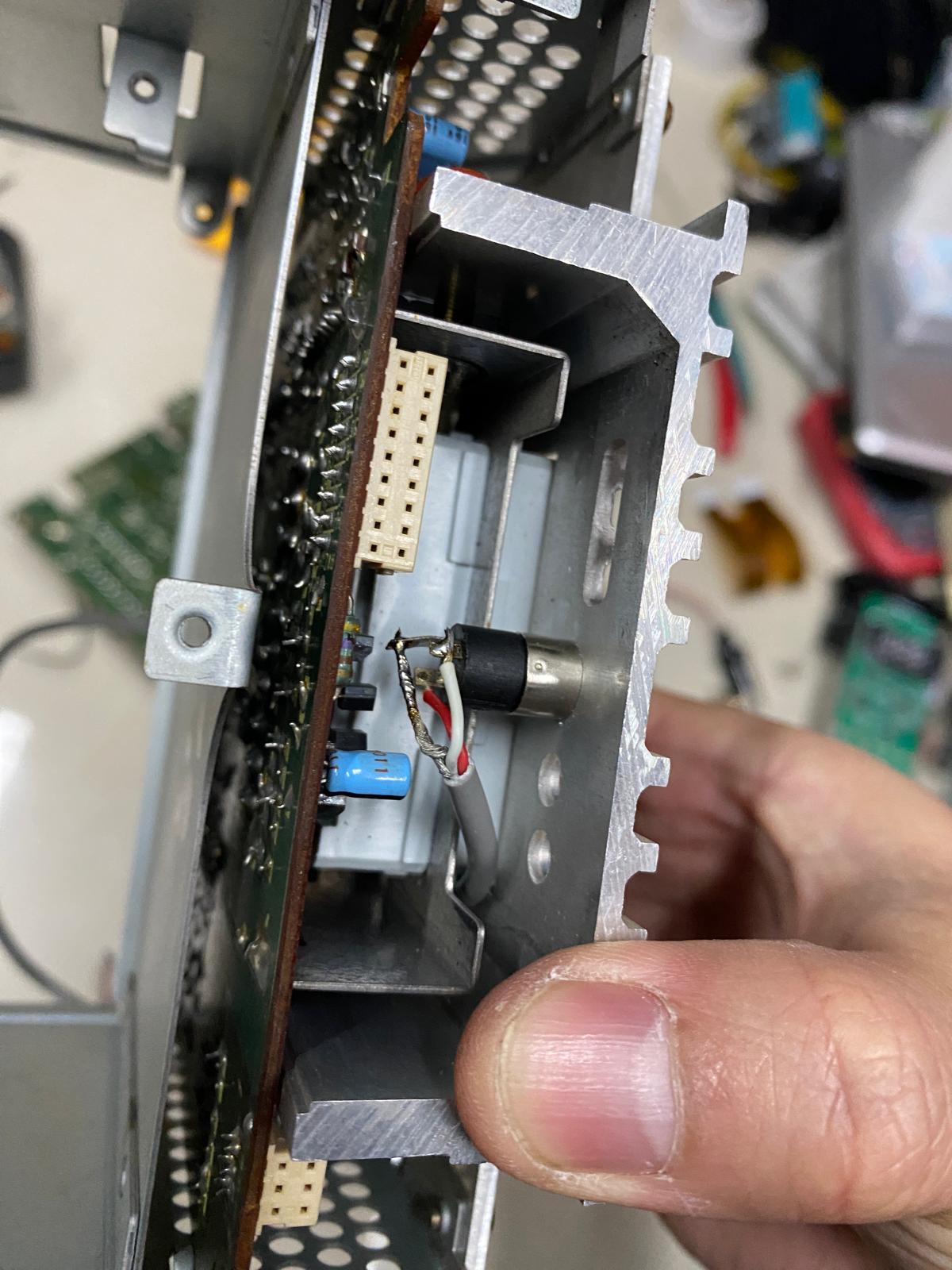

車機後加個3.5mm AUX IN插座

3.5mm OK

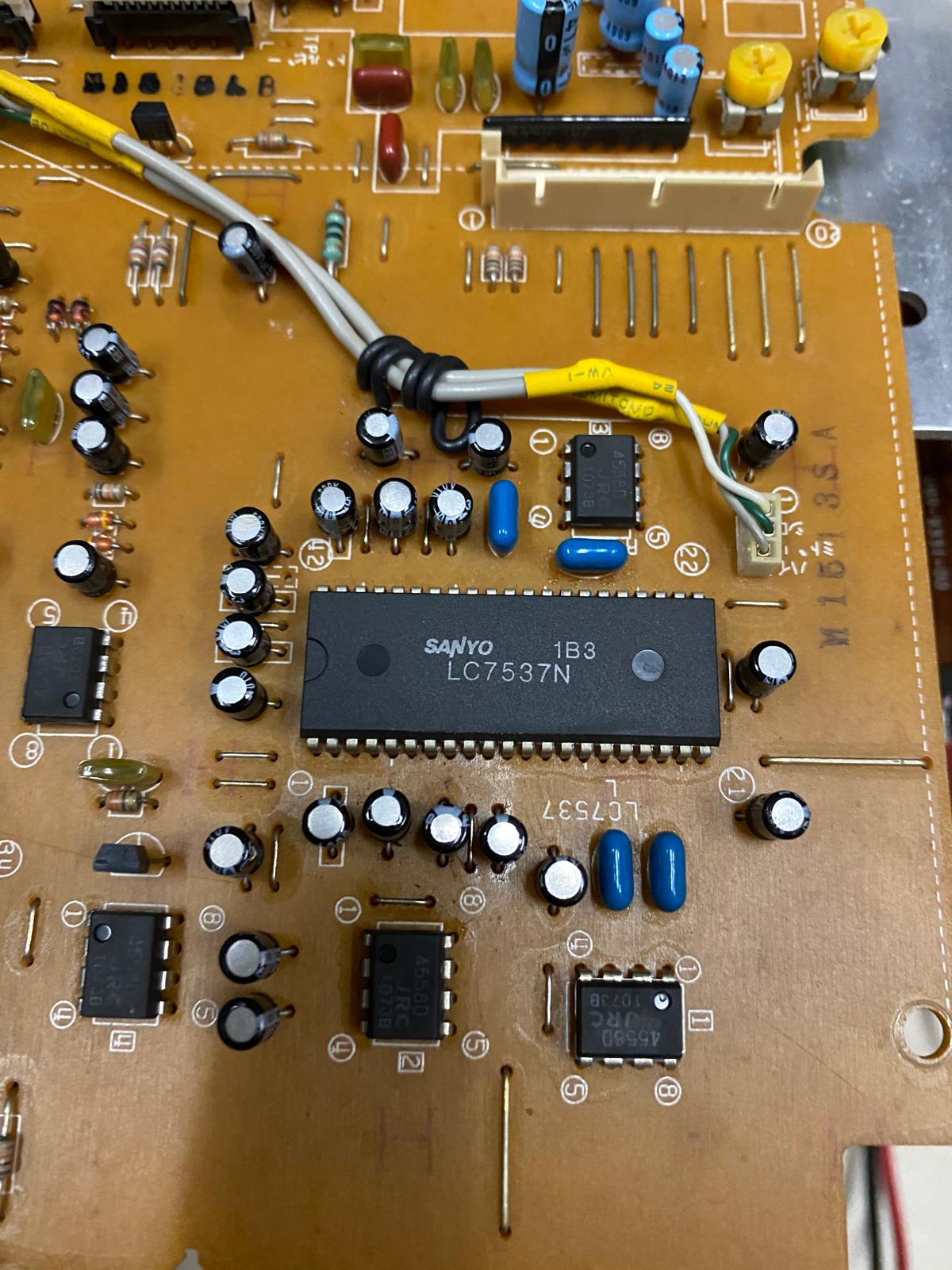

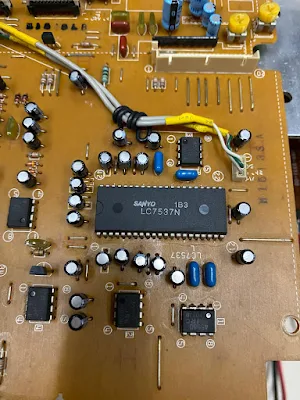

呢粒係分輸出Channel同較音量用

高配版特有既Dolby音效晶片

呢粒就係CPU做Control

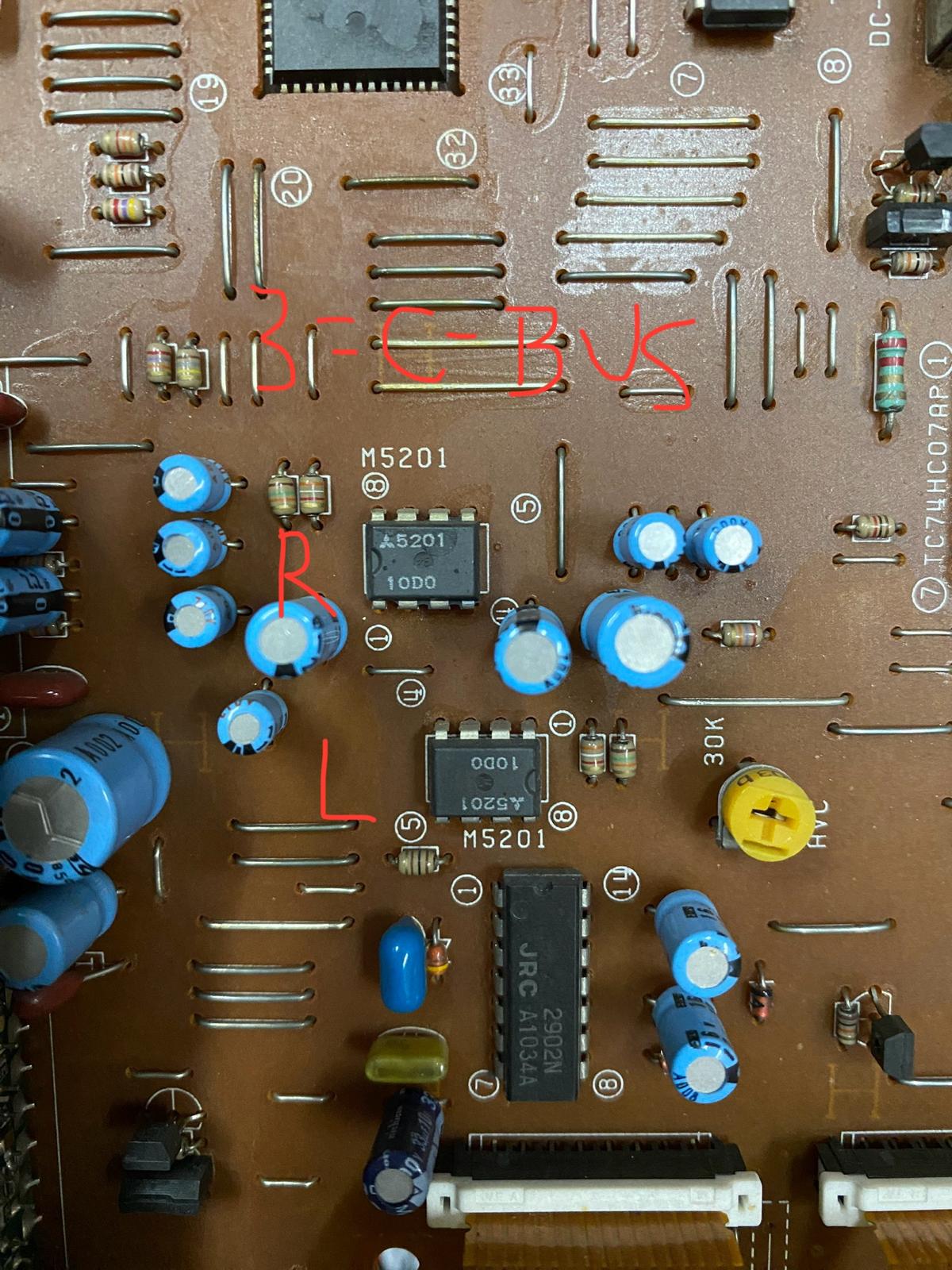

呢對M5201分別係負責切換CD機/FM音源input, 左/右channel各一粒控制

入帶試機

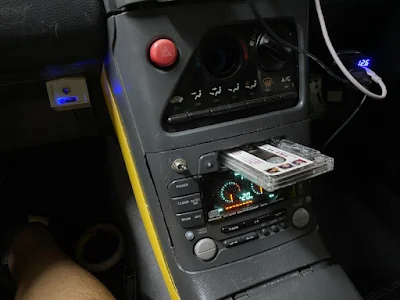

試機聽卡式帶OK

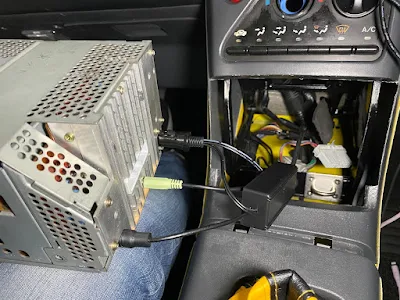

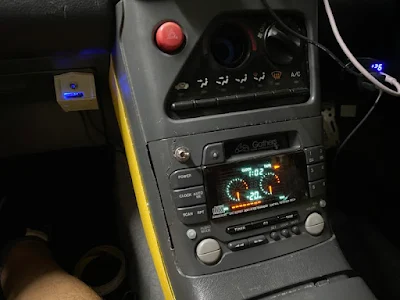

最後裝返上車! 左邊就係3.5mm AUX in同藍牙接收Module

插/退卡帶OK
